W61-4
Sockelschiene
SOLI-TEX-QUATTROInkl. Aufsteckprofil, mit Kante für Kratzputz
Die APU-Sockelschiene SOLI-TEX-QUATTRO wird in Wärmedämm-Verbundsystemen als unterer Abschluss der Wanddämmung eingesetzt. Die Sockelschiene gibt es in verschiedenen Ausladungen (50, 60, 80, 100, 120, 140 und 160 mm Dämmstoffstärke). Bei grösseren Dämmstoffstärken kann die Sockelschiene mit der Verlängerungsschiene SOLI-TEX (Z63) um jeweils 40 mm auf bis zu 240 mm erweitert werden. Das Aufsteckprofil QUATTRO bildet einen exakte Putzkante für Kratzputz.
Die Sockelschiene SOLI-TEX-QUATTRO besteht aus der Sockelschiene SOLI-TEX (S61) und dem Aufsteckprofil QUATTRO (W62 - 4). Das Aufsteckprofil wird auf die Sockelschiene aufgesteckt. Die schräge Profilkontur dient als Aufnahme für Kratzputz. Ein Gewebestreifen ist am Profil angeschweisst. Jeder Stab verfügt über einen einseitigen Gewebeüberstand von 10 cm in Längsrichtung. Die beigelegten Steckverbinder (Z13), Stossverbinder (Z61), Innen- und Aussenecken (Z18 - 4) bieten die Möglichkeit die Profile passgenau zu verbinden und auszuführen. Nach Abschluss der Putzarbeiten entsteht ein sauberer Putzabschluss für Kratzputz.
| Material |
|
| Ausstattung |
|
| Gewebe |
|
| Zubehör |
|
| Zubehör optional |
|
| Prüfungen |
|
| Lagerung | Profile immer trocken und liegend lagern. |
| Klebeprobe | Klebeprobe durchführen. |
| Sonstige Anwendungen | Anwendungen, die nicht eindeutig in den Unterlagen beschrieben sind, dürfen erst nach Rücksprache mit dem Putz- oder WDVS-Hersteller erfolgen. |

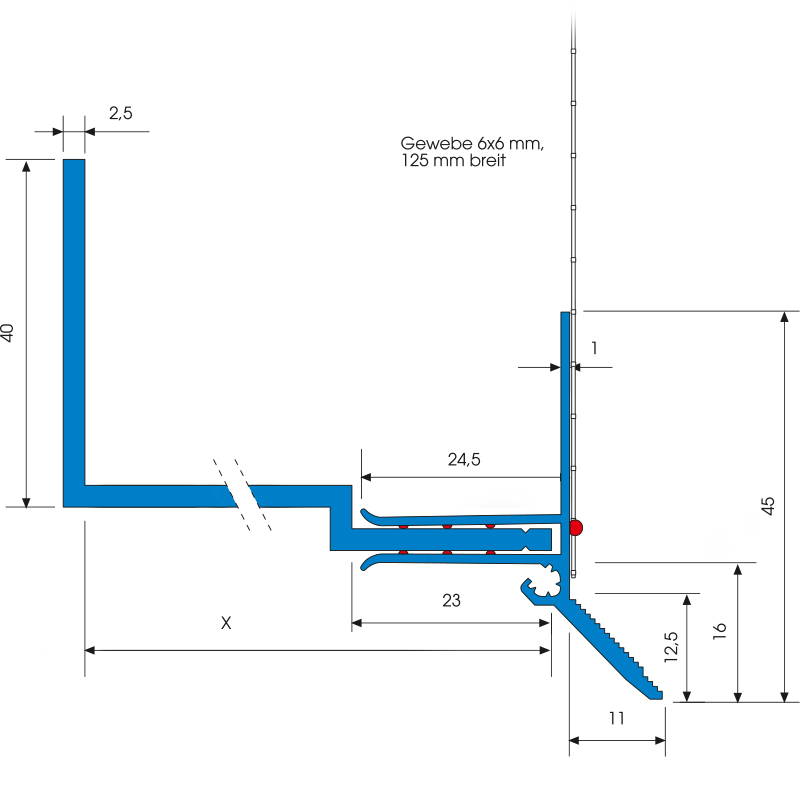

Schnittzeichnung in mm
Anwendungszeichnung
